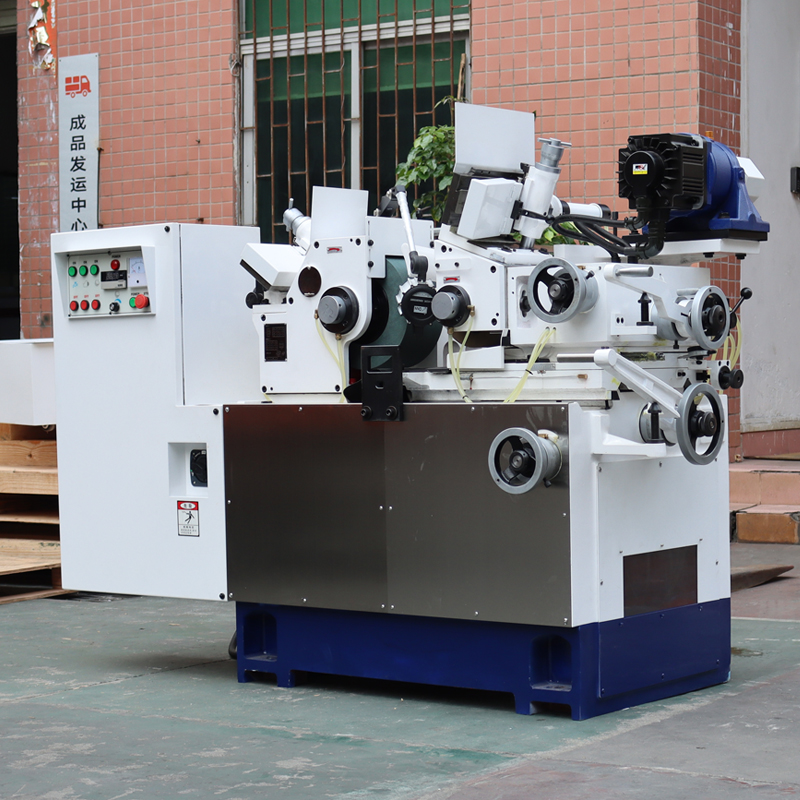

LY-12S精密無心磨床
1、機床及構件采用米漢納鑄鐵FC30一次鑄成，經人工正常化熱處理，再經過六個月以上自然時效處理，構件加工采用YASDA、MITSUI SEIKI、TOSHIBA 、ELB等設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度。
2﹑主軸系統
主軸采用 SNCM-21H合金鋼，經調質、滲碳熱處理后再經計算機控制深冷處理，其表層硬度達 HRC-62°以上，單邊有效硬化層達1.5mm以上

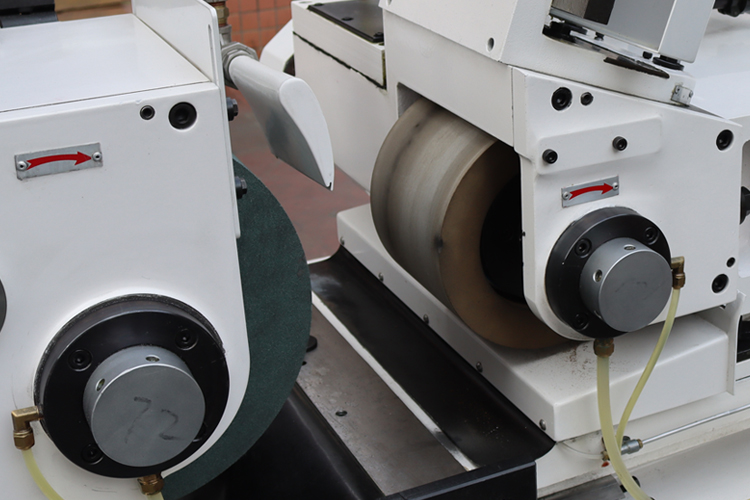

3﹑調整輪主軸驅動馬達采用臺灣臺達伺服馬達(YAS KAWA)Servo Motor，12S轉速控制 0~320rpm數控，調整到線速度，當調整輪外徑變化時仍可保持相同的線速度，保證了加工工件的精度和光潔度
| 項 目 | 單位 | 型號LY-12S |
| 加工范圍(直徑) | Mm | 0.5-40 |
| 研磨輪尺寸(外徑*寬*內徑) | Mm | Φ305*150*Φ120 |
| 調整輪尺寸(外徑*寬*內徑) | Mm | Φ205*150*Φ90 |
| 研磨輪轉速 | RPM | 1950 |
| 調整輪轉速（無級變速） | RPM | 0-320 |
| 砂輪驅動馬達 | KW | 5.5 |
| 調整輪馬達（伺服電機） | KW | 2 |
| 油壓泵驅動馬達 | KW | 0.75 |
| 冷卻泵驅動馬達 | KW | 0.125 |
| 調整輪進刀手輪 | Mm | 3.5/轉 0.02/刻度 |
| 調整輪微調手輪 | Mm | 0.1/轉 0.001/刻度 |
| 工作臺進刀手輪 | Mm | 7/轉 0.05/刻度 |
| 工作臺微調整手輪 | Mm | 0.2/轉 0.001/刻度 |
| 修整進刀手輪 | Mm | 1.5/轉 0.01/刻度 |
| 調整輪傾斜角度 | Deg | +5°～-3° |
| 調整輪回轉角度 | Deg | ±6° |
| 機械尺寸 | Mm | 1800×1400×1450mm |
| 裝箱尺寸 | Mm | 2350×1650×1770mm |
| 機械重量 | Kg | 1800 |
| 裝箱重量 | Kg | 2000 |
標準附件
| 序號 | 項 目 | 數量 |
| 1 | 砂輪 | 1塊 |
| 2 | 調整輪 | 1塊 |
| 3 | 主軸 | 2套 |
| 4 | 法蘭 | 2套 |
| 5 | 液壓工作站及油泵 | 1套 |
| 6 | 傳動絲桿 | 2套 |
| 7 | 電器系統及開關等 | 1套 |
| 8 | 潤滑油系統 | 1套 |
| 9 | 砂輪電機 | 1臺 |
| 10 | 伺服電機 | 1臺 |
| 11 | 工作燈 | 1組 |
| 12 | 鉆石修刀筆 | 2支 |
| 13 | 水泵 | 1套 |
| 14 | 刀架及刀板 | 2套 |
| 15 | 工具箱及維護工具 | 1套 |
| 16 | 機床水平基礎螺絲及基礎腳墊 | 1套 |
| 17 | 法蘭拔具組 | 1套 |
選配附件
| 序號 | 項目名稱 | 數量 |
| 1 | 紙帶過濾裝置 | 1套 |
| 2 | 鐵屑分離機 | 1臺 |
| 3 | 備用法蘭 | 1套 |
| 4 | 自動送收料裝置 | 1套 |
